数据看本质，亲水气相二氧化硅对UV木器漆增稠触变性的影响探究

全球涂料网讯：在涂料领域，UV木器漆凭借其固化速度快、硬度高、耐磨损、环保等诸多优势，在家具、地板等木器涂装中得到了广泛应用。而涂料的触变性作为一项关键性能，对施工性能有着重要影响。触变性良好的涂料在静止时具有较高的粘度，能够有效防止流挂；在受到剪切力（如涂刷、喷涂）作用时，粘度会迅速降低，便于施工操作；施工完成后，粘度又能快速恢复，保证涂层的均匀性和完整性。亲水气硅作为一种常用的涂料助剂，其在UV木器漆中的添加量对涂料的增稠触变性有着显著影响。本文将围绕亲水气硅HL-200展开研究，深入探讨其添加量与UV木器漆增稠触变性之间的关系。

亲水气硅，即亲水性气相二氧化硅，是一种重要的无机功能性粉体材料。它具有比表面积大、表面能高、化学稳定性好等特点。在涂料中，亲水气硅主要通过表面的羟基相互作用形成氢键网络结构，从而起到增稠、防沉、触变等作用。这种独特的作用机制使得它在涂料领域得到了广泛的应用。

UV木器漆是一种利用紫外线照射引发固化反应的涂料。与传统的溶剂型涂料相比，UV木器漆具有固化速度快、生产效率高、VOC（挥发性有机化合物）含量低等优点。其主要由树脂、活性稀释剂、光引发剂、颜料、填料和助剂等组成。在固化过程中，光引发剂吸收紫外线能量后产生自由基或阳离子，引发树脂和活性稀释剂的聚合反应，从而形成坚硬、耐磨的涂层。

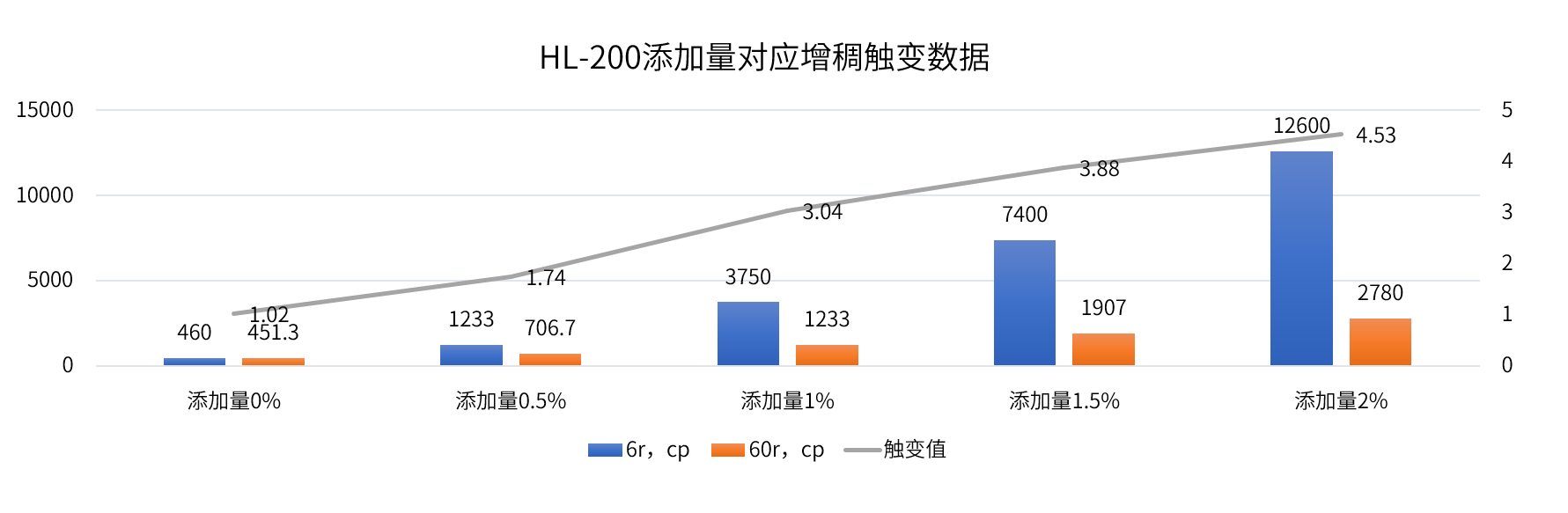

为此，湖北汇富纳米材料股份有限公司研发人员通过实验研究了亲水气硅HL-200在不同添加量下对UV木器漆增稠触变性的影响。实验采用旋转粘度计分别在6r/min和60r/min的转速下测量涂料的粘度，并计算其触变值。实验数据如下表所示：

粘度变化趋势：

从实验数据可以看出，随着亲水气硅HL-200添加量的增加，UV木器漆在6r/min和60r/min转速下的粘度均呈现上升趋势。特别是在低转速（6r/min）下，粘度的增加更为显著。例如，当添加量从0%增加到2%时，6r/min下的粘度从460 cp增加到12600 cp，而60r/min下的粘度从451.3 cp增加到2780 cp。这表明亲水气硅HL-200对UV木器漆的增稠效果明显，且在低剪切速率下更为显著。

触变值变化：

触变值是衡量涂料触变性的重要指标，其定义为低剪切速率下的粘度与高剪切速率下的粘度之比。实验数据显示，随着亲水气硅HL-200添加量的增加，触变值从1.02增加到4.53。这表明亲水气硅HL-200的加入显著提高了UV木器漆的触变性，使其在低剪切速率下具有更高的粘度，而在高剪切速率下粘度相对较低，从而改善了涂料的抗流挂和防沉降性能。

粘度差异分析：

在不同添加量下，6r/min和60r/min转速下的粘度差异也值得关注。随着添加量的增加，这种差异逐渐增大。例如，在添加量为1%时，6r/min下的粘度为3750 cp，而60r/min下的粘度为1233 cp，差异为2517 cp；在添加量为2%时，差异进一步增大到9820 cp。这种差异反映了亲水气硅添加量HL-200对UV木器漆流变性能的显著影响，特别是在不同剪切速率下的粘度调节能力。

通过对亲水气硅HL-200在不同添加量下对UV木器漆增稠触变性的实验研究，可以得出以下结论：

亲水气硅HL-200能够有效增加UV木器漆的粘度和触变性，特别是在低剪切速率下增稠效果更为显著。

随着亲水气硅HL-200添加量的增加，UV木器漆的触变值显著提高，表明其在不同剪切速率下的粘度调节能力增强。

亲水气硅HL-200的加入能够显著改善UV木器漆的抗流挂和防沉降性能，提升涂料的施工性能和成品质量。

展望未来，随着涂料工业的不断发展，对涂料性能的要求也将不断提高。亲水气硅HL-200作为一种高效的增稠触变剂，其在UV木器漆中的应用前景广阔。通过进一步优化添加量和配方设计，可以更好地满足不同施工条件和成品性能的需求，推动UV木器漆在更广泛领域的应用和发展。

总之，亲水气硅HL-200对UV木器漆的增稠触变性具有显著影响，通过科学合理的配方设计，可以有效提升涂料的性能和质量，为涂料工业的发展注入新的活力。

（汇富纳米产品咨询：400-6071-778）
